Product Features
● It is equipped with a multi-core processor for audio processing with very low latency.
● Sound card amplifier gain, +48V phantom power supply, and output audio signal size can be controlled in the Windows driver panel.
The input level signal size can be observed through the driver software panel.
● Users can simulate communication with iOS and Android through the AUX interface.
Hardware Overview
Support 24-bit/ 44.1KHz, 48KHz, 88.2KHz, 96KHz, 176.4KHz, 192KHz sampling rate

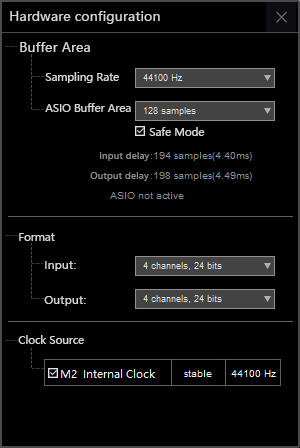

Provide 8, 16, 32, 64, 128, 256, 512, 1024, 2048, ASIO buffer Settings
High precision analog-to-digital converter (114 dB dynamic range)
High precision digital-to-analog converter (114 dB dynamic range)
Sound card power switch *1
For full balance, enter *1 XLR/TRS
Headphone output *1
Mobile phone interface AUX *1 (support analog communication)
USB-B 2.0 Data Interface *1
Schematic diagram of interface connection
Technical Information Specification
    ADC/DAC specifications：
  • ADC：114dB dynamic range/-100dB THD+N
  • DAC：114dB dynamic range/-100dB THD+N
    Microphone input（XLR，balance）
  • Maximum input level：+8.23dBu（2Vrms）@0dB Gain
  • Input impedance：1.35Kohm
  • Gain range：0dB，+9dB to +60dB（3dB Step）
    Microphone input（6.35mm TRS，balance）
  • Maximum input level：+8.23dBu（2Vrms）@0dB Gain
  • Input impedance：1.35Kohm
  • Gain range：0dB，+9dB to +60dB（3dB Step）
    Sound card output - mobile phone input（non-equilibrium,mono）
  • Maximum output level of sound card：-7.15dBu (0.34Vrms)
    Cell phone output - sound card input（non-equilibrium,stereo）
  • Maximum input level of sound card：2.22dBu (1Vrms)
  • Input impedance：1Kohm
    Headphone output（6.35mm TRS，non-equilibrium）
  • Output impedance：20ohm
    Frequency response
  • 10Hz-30kHz（0dB,-0.3dB）
    Maximum output（@Hi Gain on）：
  • 83mW+83mW，@16ohm（1.15Vrms）
  • 79mW+79mW，@32ohm（1.59Vrms）
  • 61mW+61mW，@64ohm（1.97Vrms）
  • 47mW+47mW，@100ohm（2.16Vrms）
  • 20mW+20mW，@300ohm（2.43Vrms）
  • 10mW+10mW，@600ohm（2.51Vrms）
  • No load（2.59Vrms）
    Maximum output（@Hi Gain off）：
  • 26mW+26mW，@16ohm（0.65Vrms）
  • 25mW+25mW，@32ohm（0.90Vrms）
  • 19mW+19mW，@64ohm（1.11Vrms）
  • 15mW+15mW，@100ohm（1.22Vrms）
  • 6.2mW+6.2mW，@300ohm（1.37Vrms）
  • 3.3mW+3.3mW，@600ohm（1.42Vrms）
  • No load（1.46Vrms）
    *Suggested earphone impedance：16-600ohm
    USB specification
  • Specification：USB2.0、24bit、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz
    Power supply specification
  • Normal power consumption：0.4A@5V-2W
  • Maximum power consumption：0.5A@5V-2.5W
